Elektronik für BLDC-Motorsteuergeräte

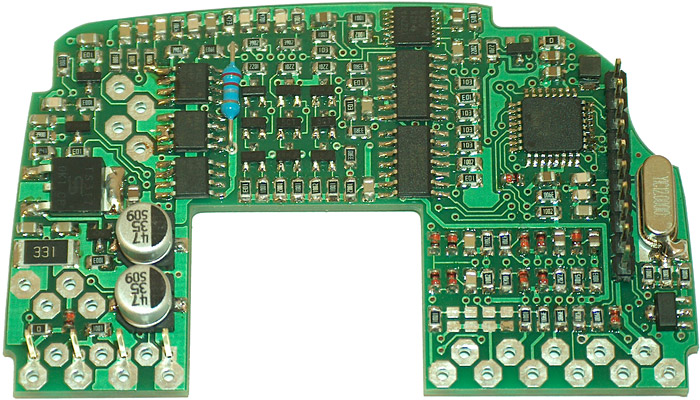

Beispiel für vierlagige Steuerplatinen für chemische Zweifiltergeräte 2F und Dreifiltergeräte 3F In unserer Firma SPELTRONIC s.r.o. beschäftigen wir uns unter anderem mit der Entwicklung von Elektronik für Filter-Lüftungssysteme und liefern einbaufertige Platinen an die Firma MALINA – Safety in Jablonec nad Nisou, die motorisierte Filter-Lüftungsgeräte der Marke CleanAir herstellt. Diese Systeme werden für den Atemschutz in den anspruchsvollsten industriellen Umgebungen eingesetzt.

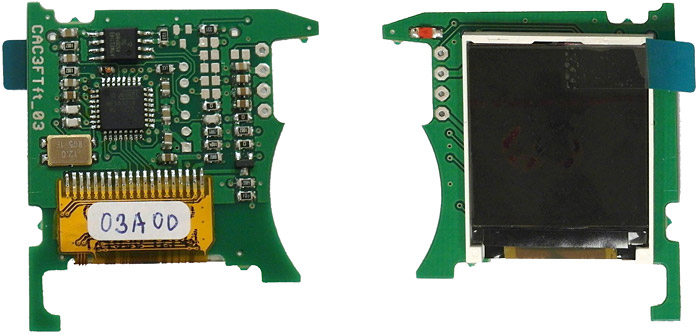

Anzeigetafeln Wir haben bürstenlose DC-Motorsteuerungen bis ca. 25 W mit LED-Anzeige, grafischem TFT-Display, Drucktastensteuerung, akustischem Inverter und serieller Kommunikationsschnittstelle entwickelt und gefertigt. Die Geräte sind für eine Batteriespeisung geeignet.

In Verbindung mit einem PC können über die FCE3-Software Betriebsparameter einfach eingegeben und Messwerte angezeigt werden.

Grundlegende Parameter:

  • Sensorloses BLDC-Motorsteuergerät bis ca. 25W
  • Diskreter BLDC-Treiber mit MOSFET-Transistoren, softwaregesteuert
  • Motordrehzahlregelung im Bereich von 3000 bis 15000 U/min
  • Steuerung des Motordrehmoments
  • Versorgungsspannung: 12 - 17 V DC, speziell ausgelegt für 4 Li-Ion Zellen
  • 128x128 TFT-Display mit 65.000 Farben anschließbar
  • Anschlussmöglichkeit für eine zweifarbige LED-Anzeige, bestehend aus acht LEDs
  • Akustische Anzeige von Betriebs- und Fehlerzuständen
  • Universeller Analogeingang
  • I2C-Schnittstelle für den Anschluss von Peripheriegeräten
  • Kommunikationsschnittstelle: eine spezielle serielle Leitung für die Multiprozessorkommunikation
  • Steuerung über eine bis drei Tasten
  • FCE3-Software für PC
  • Firmware-Upgrade über serielle Schnittstelle

Chemische 2F- und 3F-Einheiten Die Filter-Lüftungsgeräte sorgen für eine wirksame Filtration der mit partikelförmigen Schadstoffen (Staub, ungiftige und giftige Dämpfe, Rauch, feste und flüssige Aerosole, Bakterien und Viren) verunreinigten Luft.

Sie haben eine hohe mechanische und chemische Beständigkeit, sind resistent gegen UV-Strahlung, wasserdicht und staubdicht. Sie erfüllen die weltweit anspruchsvollsten Normen für den Gesundheitsschutz am Arbeitsplatz.

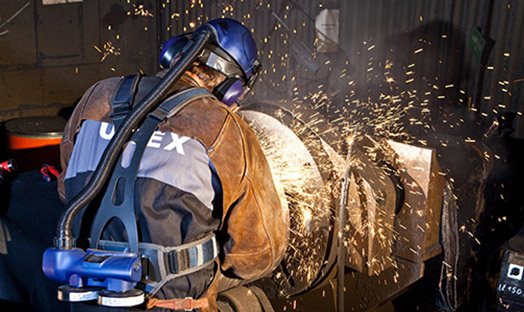

Das Gerät in der Praxis Unsere Zusammenarbeit mit MALINA – Safety geht auf das Jahr 1995 zurück. Seitdem haben wir mehrere Generationen von elektronischen Steuerungssystemen entwickelt. Das Hauptziel der Regelung ist es, dem Benutzer einen standardmäßig definierten Luftstrom in Bezug auf die maximale Betriebszeit des Geräts zur Verfügung zu stellen. Dabei handelt es sich um eine prozessorgesteuerte Durchflussregelung auf der Grundlage einer Kalibrierungskurve, die Umgebungseinflüsse wie Lufttemperatur und -druck, Filterverstopfung usw. eliminiert.
